สายเทอร์โมคัปเปิ้ลและอาร์ทีดี

Explore the Interface

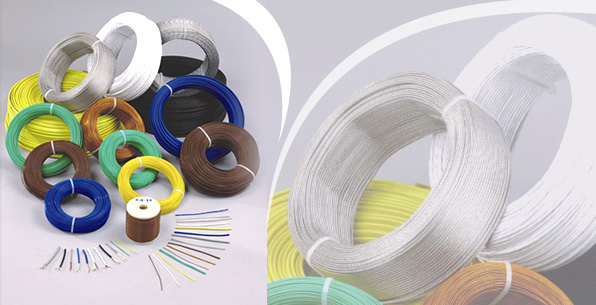

Thermocouple & RTD Extension Wires

  • สายหุ้มฉนวนพีวีซี ( PVC INSULATION ) เหมาะกับงานที่มีความเปียกชื้น เช่น งานห้องเย็นอุตสาหกรรมอาหาร เป็นต้น อุณหภูมิที่ใช้งานอยู่ในช่วง –20 องศา ถึง 100 องศา
  • สายหุ้มฉนวนไฟเบอร์กล๊าส ( GLASS FIBER ) เหมาะกับงานที่แห้งไม่มีความเปียกชื่น เช่นงานฉีดพลาสติก อุตสาหกรรมพลาสติก เป็นต้น อุณหภูมิที่ใช้งานอยู่ในช่วง 0 องศา ถึง 270 องศา
  • สายหุ้มฉนวนสแตนเลสซีลด์ ( GLASS FIBER STEEL ) เหมาะกับงานที่แห้งไม่มีความเปียกชื่น สามารถทนต่อการใช้งานหนัก การขีดข่วน และป้องกันสัญญาณรบกวนได้ เช่น งานเป่าขวดน้ำพลาสติก อุตสาหกรรมยางรถยนต์ เป็นต้น อุณหภูมิที่ใช้งานอยู่ในช่วง 0 องศา ถึง 270 องศา

สายเทอร์โมคัปเปิลและอาร์ทีดี เป็นสายเชื่อมต่อระหว่างโพลบวัดเทอร์โมคัปเปิลไปยัง TEMPLETURE CONTROLLER สายเทอร์โมคับเปิลมีให้เลือกใช้หลายชนิดตามลักษณะการนำไปใช้งานโดยแบ่งได้ 3 แบบคือ 1.สายหุ้มฉนวน PVC, 2. สายหุ้มฉนวนไฟเบอร์กล๊าส และ 3. สายหุ้มฉนวนสแตนเลสซิลด์ โดยโครงสร้างทั้วไปจะประกอบไปด้วย ลวดตามชนิดของเทอร์โมคัปเปิลหรือ SENSER RTD และหุ้มด้วยฉนวนตามชนิดของสายอีกที่

Wire Code Specification Description Temp. Range 　
KX-H 0.3 x 2 Glass Fiber 0~200℃ dp6s
KX-H 0.6 x 2 Glass Fiber 0~200℃ dp6s
KX-H 0.15 x 2 Glass Fiber 0~400℃ dp6s
KX-H 0.5 x 2 Glass Fiber 0~400℃ dp6s
KX-H 0.8 x 2 Glass Fiber 0~400℃ dp6s
KCC-H 4/0.3 x 2 Glass Fiber 0~200℃ dp6s
KCC-H 7/0.3 x 2 Glass Fiber 0~200℃ dp6s
KCC-H 4/0.6 x 2 Glass Fiber 0~200℃ dp6s
F0.6KXH-GAB 0.6 x 2 Glass Fiber
SUS 304 Outside Insulation		 0~200℃ dp6s
F0.6KXH-GSB-BLUE 0.6 x 2 Glass Fiber
Copper Wire Outside Insulation		 0~200℃ dp6s
F4/0.3 x 2KXH-GAB 4/0.3 x 2 Glass Fiber
SUS 304 Outside Insulation		 0~200℃ dp6s
F4/0.3 x 2KXH-GAB-BLUE 4/0.3 x 2 Glass Fiber
SUS 304 Outside Insulation		 0~200℃ dp6s
KCC-G 0.6 x 2 PVC 0~105℃ dp6s
KCC-G 4/0.6 x 2 PVC 0~105℃ dp6s
KCC-G-IS 4/0.6 x 2 PVC
SUS 304 Inside Insulation		 0~105℃ dp6s
KCC-G 7/0.6 x 2 PVC 0~105℃ dp6s
KCC-G-IS 7/0.6 x 2 PVC
SUS 304 Inside Insulation		 0~105℃ dp6s
KCC-G-SOS 7/0.6 x 2 PVC
SUS 304 Outside Insulation		 0~105℃ dp6s
KCC-G 4/0.3 x 2 PVC 0~105℃ dp6s
KCC-G 7/0.3 x 2 PVC 0~105℃ dp6s
KCC-G-IS 7/0.3 x 2 PVC
SUS 304 Inside Insulation		 0~105℃ dp6s
KX-F-JIS 0.3 x 2 Teflon 0~200℃ dp6s
KX-F-JIS 0.6x 2 Teflon 0~200℃ dp6s
KX-F-IEC 0.3 x 2 Teflon 0~200℃ dp6s
KX-F-IEC 0.6 x 2 Teflon 0~200℃ dp6s
KX-F-ANSI 0.125 x 2C Teflon 0~200℃ dp6s
TX-F-ANSI 0.3 x 2C Teflon 0~200℃ dp6s
KX-CF 4/0.3 x 2 Ceramics Fiber 0~1000℃ dp6s
KX-KPT 7/0.2 x 2 KAPTON 0~400℃ dp6s
JX-H 0.6 x 2 Glass Fiber 0~200℃ dp6s
F0.6JXH-GSB 0.6 x 2 Glass Fiber
Copper Wire
Outside Insulation		 0~200℃  dp6s
F0.6JXH-GAB 0.6 x 2 Glass Fiber
SUS 304 Outside Insulation		 0~200℃ dp6s
F4/0.3 x 2JXH-GAB 4/0.3 x 2 Glass Fiber
SUS 304 Outside Insulation		 0~200℃ dp6s
JX-G 7/0.3 x 2 PVC 0~105℃ dp6s
JX-G 4/0.6 x 2 PVC 0~105℃ dp6s
JX-G-IS 4/0.6 x 2 PVC
SUS 304 Inside Insulation		 0~105℃ dp6s
JX-G 7/0.6 x 2 PVC 0~105℃ dp6s
JX-G-IS 7/0.6 x 2 PVC
SUS 304 Inside Insulation		 0~105℃ dp6s
JX-F-JIS 0.3 x 2 Teflon 0~200℃ dp6s
JX-KPT 7/0.2 x 2 KAPTON 0~400℃ dp6s
FEP-FEP 20AWG x 3C FEP Teflon 0~200℃ dp6s
FEP-FEP 24AWG x 3C FEP Teflon 0~200℃ dp6s
FEP-FEP 24AWG x 4C FEP Teflon 0~200℃ dp6s
FEP-FEP 24AWG x 6C FEP Teflon 0~200℃ dp6s
FEP-FEP
(I-AG)		 24AWG x 3C Teflon
Silver Inside Insulation		 0~200℃ dp6s
FEP-FEP
(I-AG)		 24AWG x 6C Teflon
Silver Inside Insulation		 0~200℃ dp6s
FEP-FEP
(I-AL)		 24AWG x 3C Teflon
Aluminium Inside Insulation		 0~200℃ dp6s
FEP-FEP 24AWG x 1 FEP
FEP Teflon		 0~200℃ dp6s
FEP-FEP 24AWG x 1 FEP
FEP Teflon		 0~200℃ dp6s
AFPF-SN 7/ 0.15 x 3 Teflon
Tin Inside Insulation		 0~200℃ dp6s
AFPF-AG 7/ 0.2 x 3 Teflon
Silver Inside Insulation		 0~200℃ dp6s
TX-F-JIS 0.3 x 2 Teflon 0~200℃ dp6s
TX-F-JIS 7/ 0.3 x 2 Teflon 0~200℃ dp6s
EX-G-IS 4/ 0.6 x 2 PVC
SUS 304 Inside Insulation		 0~105℃ dp6s
EX-F-JIS 0.6 x 2 Teflon 0~200℃ dp6s
EX-F-JIS 4/ 0.3 x 2 Teflon 0~200℃ dp6s
RCA-G
SCA-G		 4/ 0.6 x 2 PVC 0~105℃ dp6s
RCA-G-IS
SCA-G-IS		 4/ 0.6 x 2 PVC
SUS 304 Inside Insulation		 0~105℃ dp6s

d 1 3



ข้อควรระวัง ไม่ควรใช้สายไฟหรือสายสัญญาณทั่วไป ในการต่อใช้งานเพราะจะมีความผิดพลาดสูง และควรเลือกสายให้ตรงกับชนิดของเทอร์โมคัปเปิลหรือเซนเซอร์ RTD เพื่อความแม่นยำในการใช้งาน
